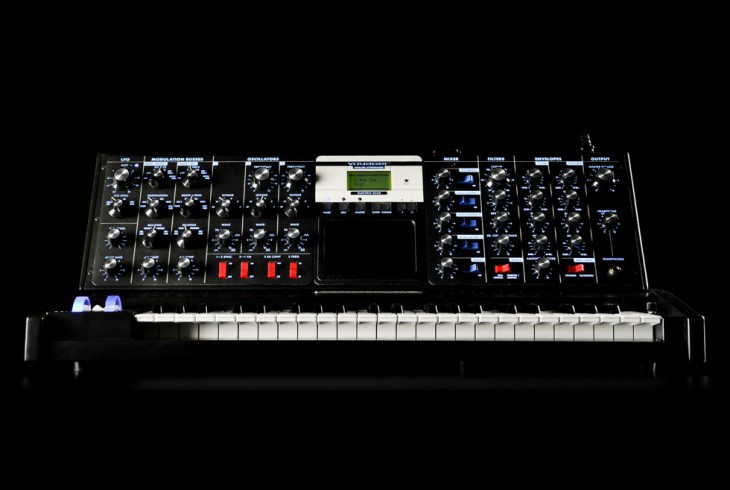

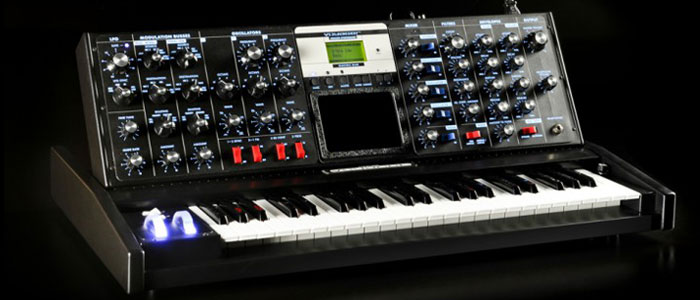

Características
Módulo de osciladores
Contiene 3 osciladores VCO's de ancho rango y alta estabilidad con formas de ondas variables continuadas.
- Dos controles de frecuencia varían las frecuencias de los osciladores, siendo el rango del segundo y el tercero de +/- 7 semitonos respecto al primer oscilador.
- Tres selectores de octava ajustan los rangos de frecuencia de los osciladores en 6 diferentes pasos de octava.
- Tres controles de onda proveen control continuo sobre las formas de ondas de los osciladores, desde triangular, diente de sierra, cuadrada o rectangular estrecha.
- El selector 1-2 SYNC sincroniza la forma de onda del oscilador 2 a la frecuencia del oscilador 1, para unos efectos de timbre mucho más acusados.
- El selector 3-1 FM provee modulación lineal de frecuencia del oscilador 1 por el oscilador 3.
- El selector 3 KEYBOARD CONTROL desconecta el oscilador 3 del control por el Keyboard CV, habilitandolo para funcionar como una fuente de modulación independiente del teclado.
- El selector 3 FREQ baja la frecuencia del oscilador 3 dentro del rango de sub-audio, habilitándolo para funcionar como un oscilador a baja frecuencia o de modulación.
Módulo de mixer
Cinco entradas de mezcla para combinar las fuentes de audio antes del filtrado.
- Cinco controles de señal de entrada ajustan los niveles relativos del oscilador, ruido y señales de entrada de audio externas.
- Cinco selectores de entrada permiten al músico seleccionar rápidamente señales de audio externas tanto de entrada como de salida.
- Los LEDS de señal externa permiten al usuario ajustar correctamente el nivel de señal de audio externo.
Módulo de filtros
El módulo de doble modo de filtro incluye dos Moog filtros lowpass-resonantes en paralelo hacia las salidas estéreo o unos filtros highpass y lowpass-resonantes en series, para highpass, bandpass, o filtro lowpass.
- El control de CUTOFF barre las frecuencias de ambos filtros a través del rango de audio.
- El control de SPACING ajusta el espacio entre las frecuencias de los dos filtros lowpass o controla la frecuencia del filtro highpass, sobre +/-3 (rango de octava).
- El control RESONANCE ajusta la resonancia de los dos filtros, de cero hasta la oscilación del filtro.
- El control KEYBOARD CONTROL AMOUNT ajusta cuanto abren o cierran los filtros cuando el intérprete toca diferentes teclas en el teclado que controla en Voyager Rack Mount.
- El selector DUAL LOWPASS/ HIGHPASS-LOWPASS selecciona entre dos filtros lowpass en paralelo o un filtro lowpass y highpass en serie.
Módulo de envolventes
El módulo de envolventes genera rangos amplios de envolventes ADSR (Attack Decay Sustain Release). El filtro de envolvente barre el filtro y es posible usarlo para formas de modulación. El volumen de envolvente da forma al volumen general.
- Dos controles ATTACK determinan los tiempos de ataque de los envolventes.
- Dos controles DECAY determinan los tiempos constantes de caída de los envolventes.
- Dos controles de SUSTAIN determinan los niveles de sustain de los envolventes.
- Dos controles de RELEASE determinan los tiempos constantes de pérdida de los envolventes.
- El control AMOUNT TO FILTER determina cuanto se abrirá y cerrará el filtro de envolvente, desde todo negativo (envolvente invertida) a todo positivo (envolvente no invertida).
- El selector ENVELOPE GATE selecciona desde donde los envolventes serán disparados, desde el teclado por fuentes de programación de envolventes, incluyendo Keyboard Gate, S+H Gate (LFO), y MIDI Clock, permitiendo disparos independientes de los dos envolventes.
Módulo LFO
El módulo de oscilador de baja frecuencia genera formas de ondas triangulares, cuadradas, Sample & Hold, smoothed Sample y Hold para ser usadas como señales de modulación.
- El control RATE ajusta el valor del LFO sobre el rango 0.2 Hz (un ciclo cada cinco segundos) hasta 50 Hz (50 veces por segundo).
- El selector SYNC selecciona la fuente de sincronización del LFO de entre la salida del teclado, MIDI clock, external gate, o modo off (sin sincronización).
- El RATE LED muestra una indicación visual del valor del LFO.
Módulo de modulación
Los módulos de buses de modulación seleccionan las fuentes, destinos y formas de señal del bus MOD WHEEL (rueda de modulación) y el bus PEDAL/ON.
- Dos selectores SOURCE seleccionan la fuente de modulación de entre LFO waveforms, Oscillator# 3, el MOD2 Voltage, o una fuente de software seleccionable que por defecto sea ruido.
- Dos selectores DESTINATION el destino de la modulación desde el pitch de todos los osciladores de audio, solo el oscilador 2, solo el oscilador 3, los filtros de frecuencias, las formas de onda del oscilador o un destino seleccionado por software cuyo valor sea por defecto el LFO.
- Dos selectores SHAPING seleccionan el filtro de envolvente, la señal de presión de tecla, la velocidad de la tecla o una fuente seleccionable por software cuyo valor por defecto esté relacionado con la forma de modulación de señal de ese bus.
- Two AMOUNT controls set the overall modulation amount for each bus.
Módulo de salida
- El control MASTER VOLUME ajusta el nivel general de las salidas de audio del instrumento.
- El control HEADPHONE VOLUME ajusta el nivel general de la salida de auriculares.
Módulo de Glide y Fine Tune
- GLIDE varia la velocidad por la cual el voltaje del teclado cambia, desde instantáneamente hasta varios segundos.
- FINE TUNE ajusta la afinación general del instrumento.
